ИК фотоэлементы Smartec ST-RB003PD в Орле

Описание ИК фотоэлементы Smartec ST-RB003PD

Миниатюрные фотоэлементы для шлагбаума ST-RB003PD применяются в качестве устройства безопасности в составе системы контроля автомобильного проезда или как инициирующее устройство автоматизации проезда. В зависимости от условий окружающей среды дальность действия луча варьируется от 2 до 15 м, а для удобства юстировки на корпусе приемо-передатчика предусмотрен светодиодный индикатор. Благодаря степени защиты IP55 фотоэлементы стабильно работают в уличных условиях без дополнительных аксессуаров, кроме того использование пассивного отражателя позволяет отказаться от прокладки кабельных трасс в дорожном полотне, что значительно упрощает установку и обслуживание. Организации санкционированного въезда и выезда с объекта стоит уделять внимание не меньше, чем организации прохода. На данный момент существует довольно много объектов, где въезд/выезд управляется по классической схеме «охранник-шлагбаум», эффективность которой на крупных и средних предприятиях крайне низка. Решением может стать использование современного оборудования автоматизации въезда/выезда, такого как фотоэлементы для шлагбаума. К устройствам данного типа относятся ST-RB003PD марки Smartec, предназначенные для обнаружения пересечения инфракрасного луча автотранспортом или человеком. Упрощенная установка и обслуживание

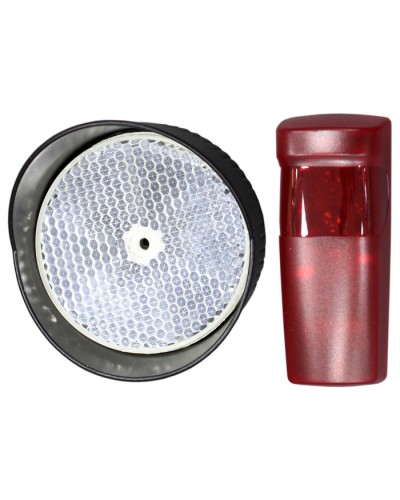

Эти фотоэлементы работают в качестве устройств безопасности – позволяют шлагбауму не закрыться, когда в зоне действия лучей находится авто или человек, или как инициирующие устройства – «дают команду» на разблокировку проезда при приближении машины. В отличие от ИК детекторов ST-RB001PD, являющихся полностью проводными устройствами, фотоэлементы для шлагбаума ST-RB003PD используют пассивный отражатель. Такое решение помогает упростить установку и дальнейшее обслуживание системы контроля проезда за счет отказа от прокладки кабельных трасс в дорожном полотне. Принцип действия ИК фотоэлементов. Конструктивно фотоэлементы для шлагбаума ST-RB003PD состоят из двух частей: приемо-передатчик, в которых встроены передающий светодиод и принимающий фотодиод, и отражатель. Передающий светодиод фокусирует инфракрасный луч на отражатель, а отраженный луч попадает на фотодиод, расположенный ниже излучателя. Когда в зоне действия устройства нет никаких посторонних предметов, ИК-лучи приемо-передатчика свободно достигают отражателя, и устройство находится в дежурном режиме. Но как только лучи пересекает автомобиль или человек, связь моментально нарушается, фотоэлемент подает сигнал на плату управления шлагбаума, и та фиксирует стрелу в верхнем положении. Надежная работа при низких температурах. ST-RB003PD стабильно работают в температурном диапазоне от -25 до +55 °С при влажности 10%−95%, причем корпус с IP55 позволяет использовать эти фотоэлементы для шлагбаума на улице в средней полосе России без какой-либо дополнительной защиты. Однако при установке следует учитывать, что в сложных погодных условиях (дождь, снег и т.д.) эффективная дистанция излучатель-отражатель снижается на 30% по сравнению с ясной погодой, поэтому дальность действия луча ST-RB003PD варьируется от 2 до 15 м. СИД индикация для удобства юстировки. Эти фотоэлементы для шлагбаума рекомендуется устанавливать на высоте 0,5 м для обеспечения проезда легкового транспорта и 1 м – грузового, минимальная же высота установки составляет 0,2 м. После подключения контактов устройства и установки перемычки выходного реле (НЗ или НР), следует подать питание, в результате чего загорится зеленый светодиод. Затем нужно отъюстировать приемо-передатчик и отражатель фотоэлемента, меняя их положение относительно друг друга, чтобы максимально точно направить передающий луч в центр отражателя. При отсутствии или прерывании сигнала горит желтый светодиод, а при наличии сигнала он находится в выключенном состоянии.
